流体力学考博真题图文分析是备考过程中至关重要的一环,通过对历年真题的深入研究和图文结合的解析，考生能够准确把握考试重点、难点以及命题趋势，从而制定高效的复习策略，以下将从真题特点、典型图文题型解析、备考方法三个方面展开详细论述，并结合表格形式归纳核心知识点，最后附上相关问答。
在流体力学考博真题中,图文类题目占比通常较高，这类题目不仅考察考生对基本概念和理论的掌握程度，更侧重考查其运用理论解决实际问题的能力，尤其是通过图表、流线、速度分布等可视化信息提取关键数据并进行推导的能力，常见的图文题型包括：根据给定流场示意图判断流动类型（如层流/� turbulence）、通过速度剖面图计算流量或剪切应力、结合伯努利方程的图示应用分析能量转换、利用雷诺数与流态转变的图表判断流动稳定性等，这些题目往往将抽象的流体力学理论与直观的图形相结合，要求考生具备较强的空间想象力和图文转化能力。
针对典型图文题型,以下结合具体案例进行解析，某真题给出一个不可压缩流体在圆管内流动的速度分布图（抛物线型），要求计算管中心最大速度与平均速度的比值，并判断流动状态，考生需首先识别抛物线速度分布对应的是层流流动，根据哈根-泊肃叶公式，层流时圆管内速度分布为u(r)=u_max(1-r²/R²)，其中u_max为中心速度，R为管道半径，平均速度v=Q/A=∫₀ᴿu(r)·2πr dr/(πR²)=u_max/2，因此u_max/v=2，若题目进一步给出流体粘度、密度和管道直径，可通过计算雷诺数Re=ρvD/μ判断流态（Re<2300为层流），这一过程充分体现了图文结合解题的核心：从图形提取速度分布规律，结合理论公式推导，再通过参数计算验证流态。

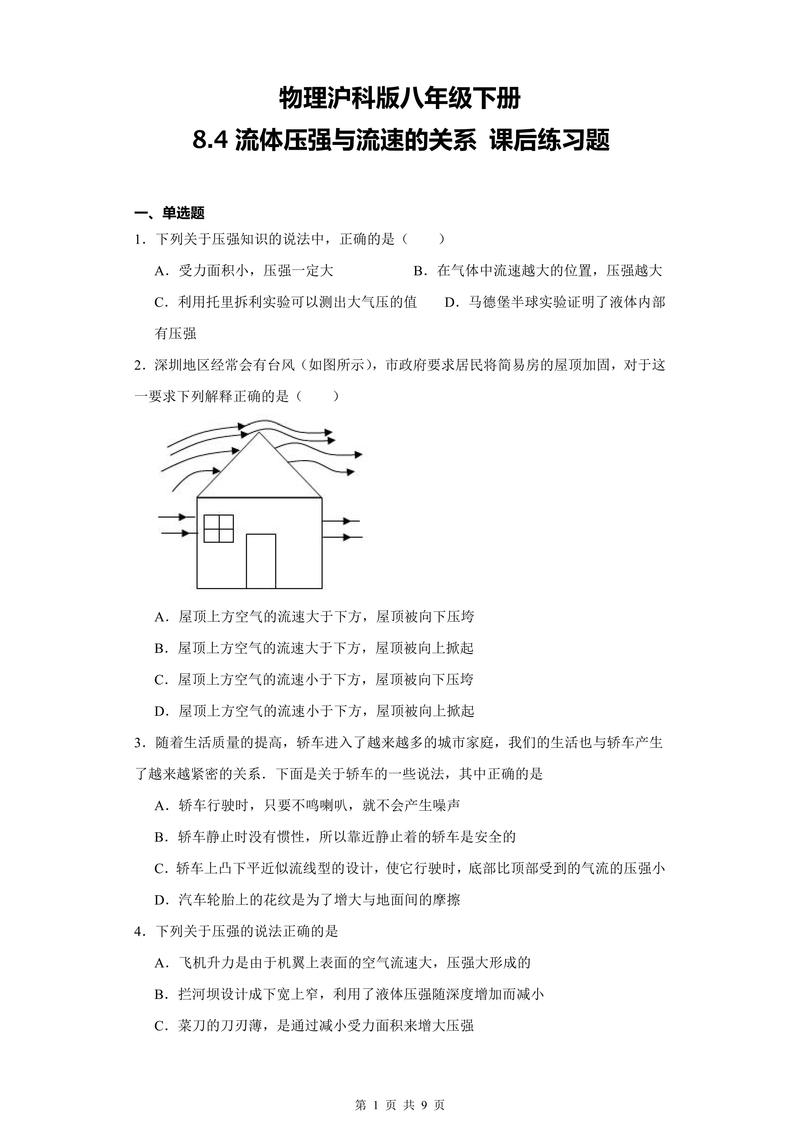

另一类常见题型是伯努利方程的图示应用,如给定一个文丘里管的示意图，标注了不同截面的面积、压力计读数和高度差，要求计算流量，考生需在图上选取1、2两截面，列出伯努利方程：p₁/ρg + v₁²/2g + z₁ = p₂/ρg + v₂²/2g + z₂，连续性方程A₁v₁=A₂v₂，通过压力计读数换算得到p₁-p₂=ρgΔh，代入方程可解出v₁和v₂，进而求得流量Q=A₁v₁，这一过程中，示意图提供了截面位置、高度差等关键信息，考生需将图形中的几何参数与方程中的物理量一一对应，避免因忽略z₁-z₂的高度差而导致错误。
为系统梳理图文题涉及的核心知识点,可归纳如下表：
| 知识点类别 | 常见图文形式 | 考察重点 | |
|---|---|---|---|
| 流动类型判断 | 层流与湍流的特征、雷诺数计算 | 速度剖面图、流线图谱、脉动曲线 | Re数与流态的对应关系、速度分布形态识别 |
| 伯努利方程应用 | 能量守恒、压力能与动能/势能转换 | 管道系统示意图、测压管连接图 | 截面选取、参数提取、方程建立与求解 |
| 量纲分析与相似准则 | π定理、雷诺数、弗劳德数 | 相似模型示意图、参数对比表 | 无量纲纲数的物理意义、模型实验设计原理 |
| 边界层理论 | 边界层厚度、分离现象、摩擦阻力 | 边界层发展示意图、物体绕流流谱图 | 边界层厚度计算公式、分离点判断 |
| 涡动力学基础 | 涡量、环量、汤姆森定理 | 涡线图、速度环量计算示意图 | 涡量与速度场的关系、环量守恒条件 |
在备考方法上,考生需注重“图文联动”训练：系统掌握流体力学的基本概念和方程（如N-S方程、伯努利方程、连续性方程），明确各公式的适用条件；针对历年真题中的图文题，进行分类整理，总结常见图形（如速度分布图、流网图、实验装置图）的解题套路，例如遇到速度剖面图优先考虑流量计算或流态判断，遇到流线图则关注流动方向和曲率；强化动手能力，对于复杂图形可尝试重新绘制或标注关键参数，加深对空间关系的理解；结合计算题进行综合训练，如图文题往往需要数值计算，需熟练掌握单位换算、方程求解等基本技能。
相关问答FAQs：
Q1：如何快速从流体力学图文题中提取关键信息？
A1：首先观察图形类型，判断是速度分布图、流线图还是实验装置示意图；其次关注图形中的标注数据，如尺寸、压力、速度、角度等；最后结合题目问题，定位与求解直接相关的物理量，例如求流量需关注截面积和速度，求阻力需关注粘度和速度梯度，建议用彩色笔标注关键信息，避免遗漏。
Q2：流体力学考博真题中图文题与纯理论题有何区别？如何针对性备考？
A2：图文题更侧重理论与实际应用的结合，要求考生将抽象公式转化为图形语言，或从图形中抽象出物理模型；纯理论题则更侧重公式推导和概念辨析，备考时，针对图文题需加强“看图说话”训练，多分析教材和文献中的典型图形（如边界层发展、卡门涡街等），并尝试自己绘制流场示意图；结合真题进行限时训练，提高图文信息转化效率。
